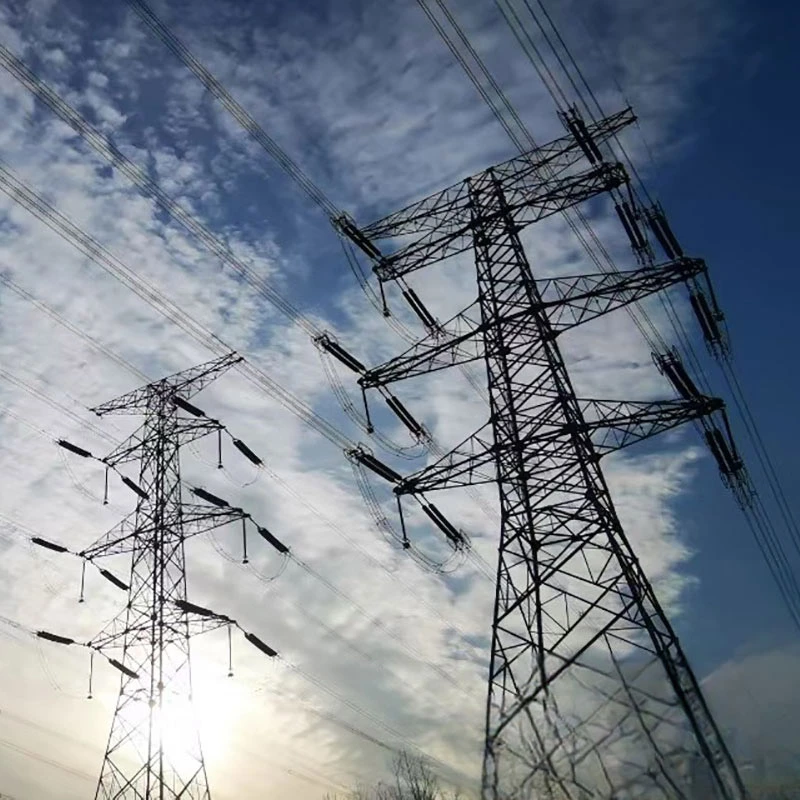

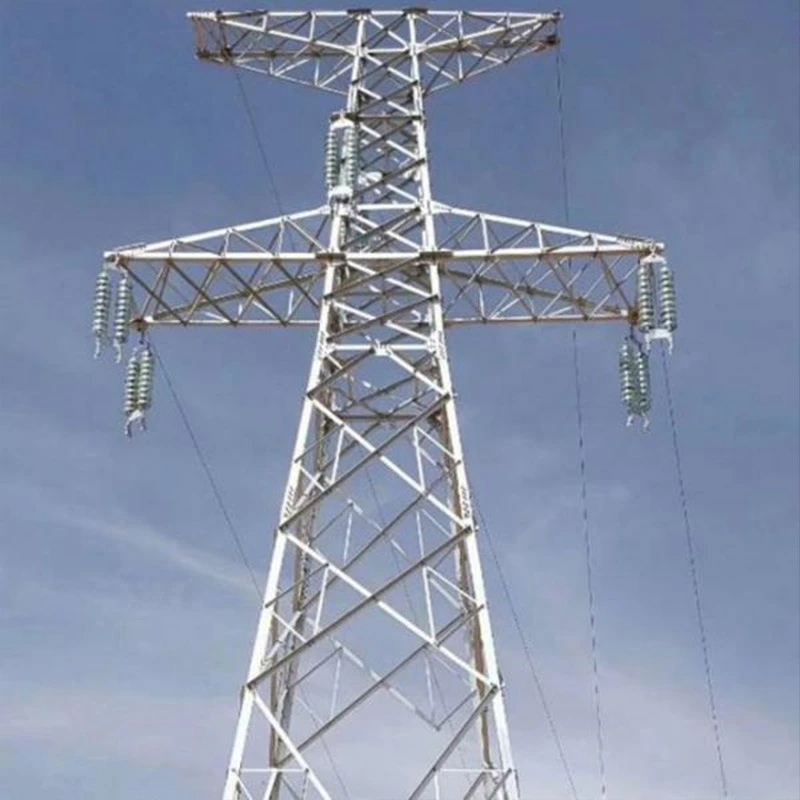

Menara Keluli Kekisi 500kV untuk Talian Kuasa

Untuk kapasiti pengeluaran, kilang kami memberikan keluaran tahunan sehingga 50,000 tan, menyokong pesanan kumpulan besar dan pembangunan lukisan tersuai untuk projek globalProses pengeluaran penuh meliputi pemeriksaan bahan mentah, CNC pemotongan, kimpalan ketepatan, penggerudian, pra-pemasangan, galvanizing dan periksa semula dimensi akhir sebelum penghantaran.

Jaminan kualiti yang ketat dijalankan melalui setiap prosedur: pensampelan bahan masuk, pemantauan proses pertengahan dan pemeriksaan item penuh produk siap dilaksanakan. Data ujian berwibawa termasuk galas beban mekanikal laporan dan rekod ketebalan galvanizing tersedia, dengan laporan ujian SGS dan TÜV dibekalkan atas permintaan. Kami memegang pensijilan ISO 9001, CE-EN 1090-1 dan EN 10025 untuk memenuhi keperluan pasaran Eropah.

Kes projek terbukti meliputi beberapa projek penghantaran EHV luar negara. Menara kami telah digunakan secara meluas di program sambungan grid rentas sempadan dan penghantaran kuasa tenaga boleh diperbaharui, mendapat maklum balas positif daripada operator grid kuasa untuk operasi medan jangka panjang yang stabil.

Senario Aplikasi Menara Keluli Kekisi 500kV untuk Talian Kuasa

Menara keluli kekisi 500kV adalah infrastruktur transmisi voltan tambahan tinggi yang utama, digunakan secara meluas dalam jarak jauh senario penghantaran kuasa pukal.

Ia diterima pakai untuk talian penghantaran kuasa batang utama yang menghubungkan terma, hidro dan angin-solar berskala besar yang boleh diperbaharui pangkalan kuasa tenaga ke grid kuasa pusat serantau, memindahkan tenaga elektrik besar-besaran dari zon yang kaya tenaga ke kawasan bandar dan perindustrian yang berintensifkan beban.

Ia sesuai dengan keadaan rupa bumi yang pelbagai, termasuk dataran rata, kawasan berbukit pergunungan, bahagian merentas sungai dan zon rawan angin pantai. Pelbagai jenis menara meliputi tangen, ketegangan, sudut, terminal dan lintasan rentas sungai menara untuk fungsi talian yang berbeza.

Ia juga menyediakan projek penyambungan grid antara wilayah nasional, program penghantaran kuasa rentas sempadan sebagai tenaga baharu menyokong talian keluar untuk ladang angin dan stesen janakuasa solar. Selain tulang belakang atas kepala litar penghantaran, ia juga terpakai untuk segmen alur masuk keluar pencawang, menyesuaikan diri dengan kerja keras keadaan seperti salutan ais berat, angin kencang dan kelembapan yang tinggi untuk operasi grid sepanjang tahun yang boleh dipercayai.

Garis Panduan Penyelenggaraan Rutin Standard untuk Menara Keluli Kekisi 500kV untuk Talian Kuasa

Penyelenggaraan rutin yang kerap adalah penting untuk menjamin operasi selamat jangka panjang menara keluli kekisi 500kV dan mengelakkan kegagalan struktur disebabkan oleh kakisan, kelengkapan longgar atau kerosakan luaran.

Pemeriksaan visual & struktur

Menjalankan rondaan visual darat setiap suku tahun dan pemeriksaan pendakian jarak dekat setiap tahun. Periksa ahli utama dan tambahan untuk ubah bentuk, lenturan, retak dan bolt hilang atau longgar. Sahkan semua bolt sambungan mencapai tork yang ditentukan nilai; ketatkan semula pengikat yang longgar dan gantikan bolt dan gasket yang rosak dengan segera.

Penyelenggaraan anti-karat

Periksa permukaan tergalvani celup panas untuk pengelupasan, bintik karat dan lelasan. Rawat kawasan kakisan tempatan dengan anti-karat salutan; galvanizing semula diperlukan untuk komponen yang berkarat teruk. Fokus pada pangkalan menara, nod sendi dan pantai bahagian kelembapan tinggi dengan risiko kakisan yang lebih tinggi.

Pemeriksaan aksesori dan asas

Periksa peranti pembumian untuk kerosakan atau sambungan yang lemah, uji rintangan pembumian dengan kerap. Periksa menara asas untuk penempatan, retak, pengumpulan air dan hakisan tanah di sekeliling; mengukuhkan asas jika anjakan berlaku. Periksa bahagian lampiran termasuk plat amaran, peranti anti pendakian dan tanda tanda untuk kesempurnaan.

Pemeriksaan cuaca selepas melampau

Lakukan penyelenggaraan khas selepas angin kencang, ais lebat, ribut petir atau banjir. Utamakan menyemak struktur herotan, kestabilan asas dan kerosakan lapisan tergalvani. Simpan rekod penyelenggaraan yang lengkap dan serahkan laporan pemeriksaan untuk kebolehkesanan.

Perbezaan & Kepentingan: Menara Kekisi Litar Berkembar 220kV lwn Menara Keluli Kekisi 500kV

Perbezaan Utama

Voltan & kapasiti penghantaran

Menara kekisi dwi litar 220 kV membawa dua litar kuasa pada satu menara, terutamanya untuk kuasa sekunder serantau penghantaran grid dengan kapasiti pemindahan kuasa sederhana. Menara keluli kekisi 500 kV tergolong dalam voltan lebih tinggi tahap untuk penghantaran jarak jauh tenaga pukal, menampilkan kapasiti penghantaran kuasa yang jauh lebih tinggi.

Keperluan struktur & mekanikal

Menara litar dua 220 kV mempunyai rangka yang agak padat, anggota keluli keratan rentas yang lebih kecil dan ketinggian sederhana. Reka bentuk bebannya menyasarkan beban ais angin sederhana. Menara 500 kV menggunakan keluli siri Q355 tugas berat, anggota yang lebih besar keratan rentas, ketinggian menara yang lebih besar dan jarak konduktor yang lebih luas untuk memenuhi kelegaan penebat voltan tinggi, menahan angin, ais dan beban seismik yang lebih kuat.

Bahan & garis dasar pensijilan

Kedua-duanya menggunakan rawatan anti-karat galvanizing hot-dip. Namun menara 500 kV mengikut lebih ketat EN 1090-1, EN 10025 standard dengan keperluan ujian SGS/TÜV yang lebih ketat pada prestasi mekanikal dan ketebalan galvanizing.

Senario aplikasi

Menara litar dua 220 kV menyediakan bekalan kuasa bandar-pinggir bandar, talian keluar loji angin-solar tempatan dan pautan grid antara wilayah. Menara 500 kV digunakan untuk grid batang utama negara, tenaga rentas wilayah penghantaran dan saluran keluaran asas tenaga baharu berskala besar.

Kepentingan

Menara litar dua 220 kV meningkatkan kecekapan penggunaan tanah dengan memuatkan dua litar, mengurangkan kuasa serantau tekanan pengagihan. Menara kekisi 500 kV merealisasikan pengangkutan elektrik jarak jauh volum besar, mengimbangi peruntukan sumber tenaga. Memadankan jenis menara yang betul mengelakkan risiko penebat atau beban struktur, memastikan kestabilan grid keseluruhan.

Soalan Lazim untuk Menara Keluli Kekisi 500kV

S1: Apakah bahan keluli utama yang anda gunakan untuk menara keluli kekisi 500kV?

J: Kami mengguna pakai keluli struktur berkekuatan tinggi Q355B yang mematuhi piawaian EN 10025. Semua komponen melalui hot-dip rawatan galvanizing untuk anti-karat, sesuai untuk persekitaran pantai, berais dan angin kencang.

S2: Adakah anda menyokong reka bentuk tersuai mengikut lukisan pelanggan?

A: Ya. Pasukan teknikal kami boleh menyemak dan memproses lukisan teknikal yang disediakan oleh pelanggan. Kami menyokong ketinggian tersuai, jenis menara (tangen, ketegangan, sudut, menara lintasan), parameter beban ais angin untuk keperluan projek yang berbeza. Pra-pemasangan penuh tersedia sebelum penghantaran.

S3: Apakah pensijilan dan laporan ujian yang boleh anda berikan?

A: Kami memegang sijil pengurusan kualiti ISO 9001 dan pensijilan EN 1090-1 CE. Laporan ujian pihak ketiga SGS / TÜV meliputi ujian beban mekanikal, ketebalan galvanizing dan komposisi kimia bahan boleh dibekalkan atas permintaan.

S4: Apakah kapasiti pengeluaran anda dan masa utama biasa?

A: Kapasiti pengeluaran tahunan mencapai lebih 50,000 tan untuk produk menara keluli. Biasanya masa utama adalah 30-45 bekerja hari, tertakluk kepada kuantiti pesanan dan pengesahan lukisan.

S5: Bolehkah menara 500kV anda menyesuaikan diri dengan rupa bumi dan keadaan cuaca yang berbeza?

A: Ya. Menara kami direka bentuk untuk kawasan dataran, gunung, lintasan sungai dan pantai. Kami menyesuaikan reka bentuk terhadap ais lebat, angin kencang dan keadaan seismik untuk memenuhi piawaian grid tempatan.

S6: Bagaimana pula dengan sokongan selepas jualan dan teknikal?

J: Kami menawarkan perundingan lukisan, penjejakan kemajuan pengeluaran, panduan pemuatan dan penyelenggaraan rutin standard garis panduan. Pasukan kami membantu menyelesaikan soalan pemasangan di tapak.

S7: Apakah istilah perdagangan anda? Bolehkah anda menghantar ke pelabuhan Eropah?

J: FOB, CIF dan CFR boleh diterima. Kami mempunyai pengalaman yang kaya mengeksport ke Hamburg dan pelabuhan Eropah yang lain, bertanggungjawab untuk pembungkusan kontena yang betul dan dokumen penghantaran yang lengkap.

S8: Bagaimanakah anda menjamin kualiti produk semasa pembuatan?

A: Pemeriksaan berbilang langkah yang ketat: pemeriksaan masuk bahan mentah, dimensi dalam proses & pemantauan kimpalan, pemeriksaan bahagian siap dan pemeriksaan prapemasangan. Alat ganti yang rosak akan diganti sebelum penghantaran.
