Kilang Menara Tangent Tahan Lama di China

Sebagai menara jenis tulang belakang utama bagi talian penghantaran atas, menara garis lurus menyumbang lebih daripada 80% daripada jumlah bilangan menara penghantaran merentas rangkaian. Ia adalah jenis menara asas yang paling banyak digunakan dalam infrastruktur grid kuasa, penghantaran loji tenaga baharu dan projek naik taraf grid kuasa bandar-luar bandar.

Tenaga Baharu Qingdao Anbang, bergantung pada asas pembuatan struktur keluli Shandong dan pengumpulan teknologi perusahaan teknologi tinggi negara, terlibat secara mendalam dalam penyelidikan dan pembuatan keseluruhan rantaian industri struktur keluli penghantaran.

Kilang kami telah membangunkan siri tahap voltan penuh bagi produk menara keluli sudut garis lurus, meliputi keadaan penghantaran arus perdana 35kV, 110kV, 220kV dan 330kV, termasuk semua jenis menara seperti reka bentuk berbentuk Gan, berbentuk piala, berbentuk burung hantu dan tanduk ram.

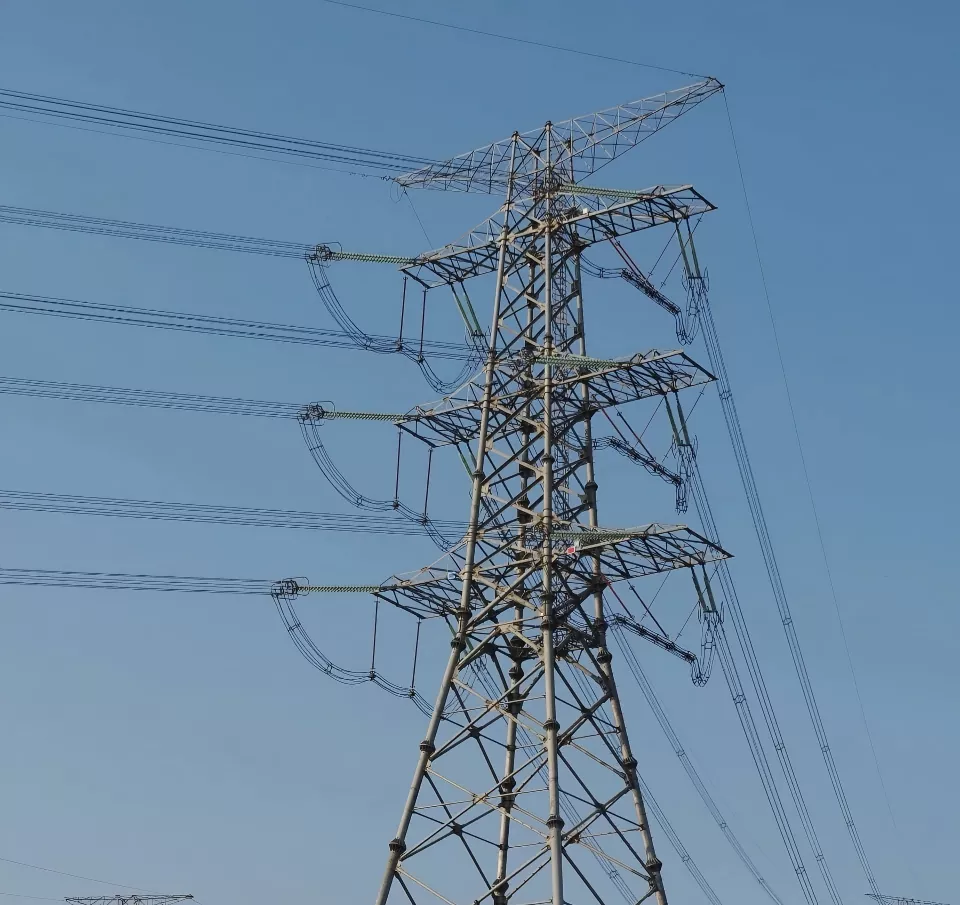

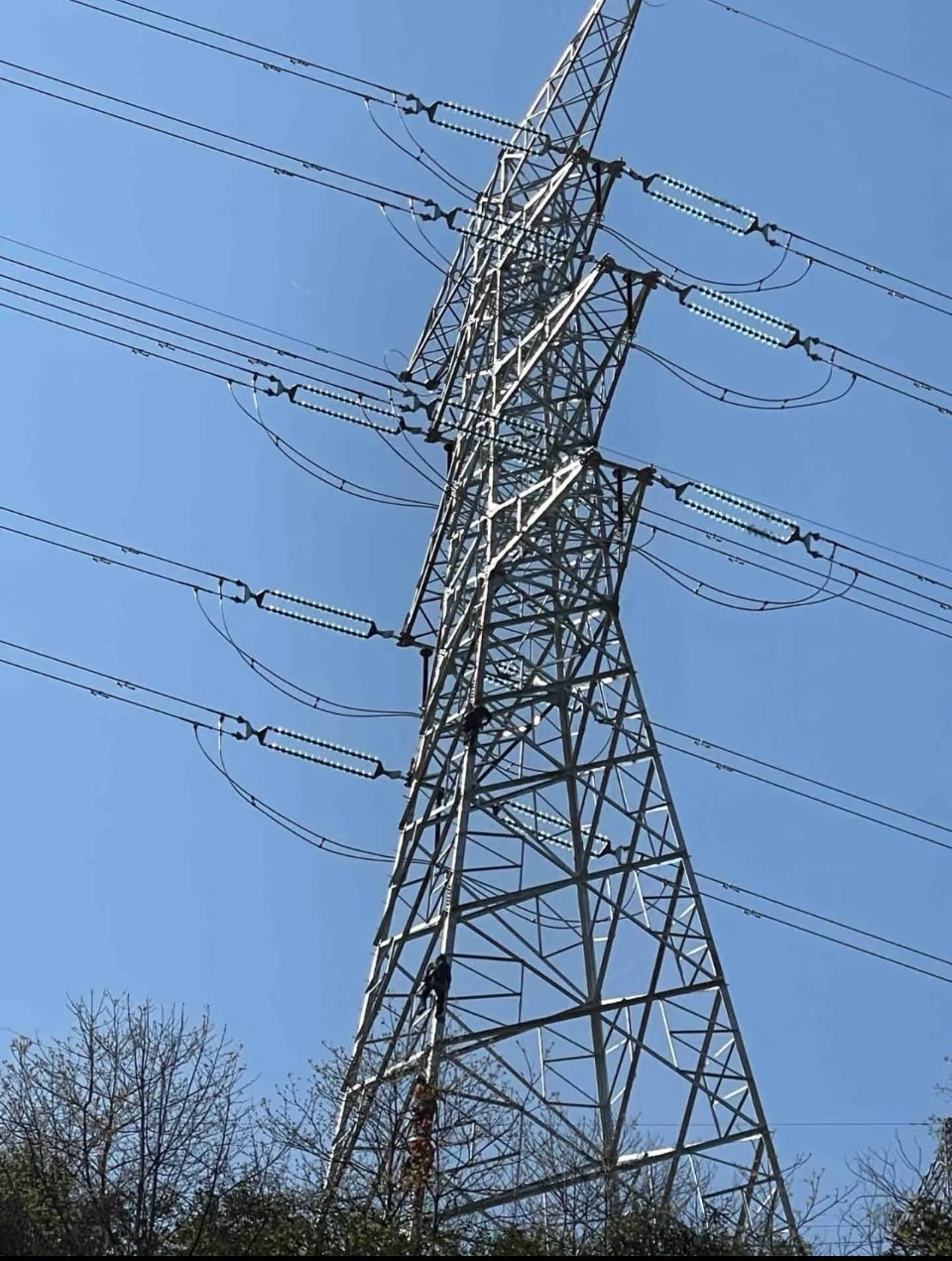

Apakah Menara Tangent?

Menara Tangen Anbang diletakkan sebagai struktur galas beban eksklusif untuk bahagian penghantaran lurus, hanya menanggung berat konduktor dan wayar pembumian, beban ais, dan beban angin mendatar, tanpa menahan ketegangan membujur dan ketegangan sudut talian.

Memfokuskan pada reka bentuk mekanikal kekuda yang ringan, anti-karat tahan cuaca semua keadaan, pengoptimuman struktur yang tepat, dan pembinaan dan penyelenggaraan yang mudah, ia boleh disesuaikan dengan pelbagai senario infrastruktur seperti dataran, bukit, gunung, persekitaran kelembapan tinggi dan semburan garam di pantai, dan taman tenaga baharu.

Ia menyediakan sistem sokongan struktur keluli yang stabil, tahan lama dan kos efektif untuk koridor penghantaran jarak jauh, pada masa yang sama memenuhi keperluan projek untuk penghantaran tenaga fotovoltaik dan angin, transformasi grid bandar-luar bandar, dan rangkaian kuasa antara wilayah, berfungsi sebagai komponen teras galas beban asas bagi rangkaian penghantaran kuasa tenaga baharu.

Sistem Spesifikasi Menara Siri Penuh Kami

1. Siri Konvensional Voltan Rendah (35kV/110kV)

Terutamanya menara jenis kering berbentuk Z di atas dan dipermudahkan, dengan badan menara yang rendah dan ringan, tapak asas yang kecil, sesuai untuk rangkaian pengedaran bandar dan luar bandar, cawangan penghantaran perbandaran, dan projek tenaga baharu yang berkaitan dengan grid berdekatan.

2. Siri Batang Voltan Tinggi (220kV/330kV)

Menara lurus jenis kering dan berbentuk cawan standard, jarak rentas lengan yang dioptimumkan dan jarak penyelarasan penebat, lebihan kekakuan yang mencukupi, sesuai untuk talian penghantaran utama grid kuasa, talian batang penghantaran merentas wilayah dan saluran keluar stesen janakuasa angin dan suria yang besar.

3. Siri Khusus Kompak

Menara lurus padat berasaskan sempit, mengurangkan rentang akar menara dan jejak koridor, sesuai untuk projek di kawasan yang mempunyai sumber tanah terhad, kawasan kediaman berdekatan dan koridor ekologi terhad; juga serasi dengan keadaan pusingan kecil dan sudut kecil, meningkatkan fleksibiliti dalam susun atur baris.

4. Parameter Struktur Am

Bahan utama ialah keluli aloi rendah Q345B dan Q420 berkekuatan tinggi, struktur kekuda yang dipasang bolt menara penuh, reka bentuk badan menara tirus trapezoid, ketinggian menara antara 18m hingga 75m, sesuai untuk panjang rentang konvensional 80m hingga 400m, dengan ketat mematuhi reka bentuk standard industri Power Transmission Line/L4T54. pengeluaran dan pembuatan.

Kelebihan produk teras

(1) Pengoptimuman Struktur

Bergantung pada simulasi struktur unsur terhingga dan teknologi analisis, keratan rentas, susunan bahan condong dan tegasan sendi badan menara dioptimumkan di seluruh kawasan, meninggalkan reka bentuk bahan berlebihan tradisional.

Di bawah syarat memenuhi keperluan beban kebangsaan rintangan angin, rintangan gempa bumi dan penutup ais, berat sendiri badan menara dioptimumkan sebanyak 12% ~ 18%, laluan penghantaran daya kekuda adalah jelas, dan ketepatan kawalan pesongan adalah lebih baik daripada purata industri.

Pembukaan akar asas lebih kecil, jumlah penggalian kerja tanah dan penggunaan konkrit dikurangkan secara serentak, yang sangat mengurangkan pengambilan tanah projek dan kos pembinaan sivil, dan mencapai keseimbangan optimum antara lebihan keselamatan struktur, kadar penggunaan bahan dan kos projek.

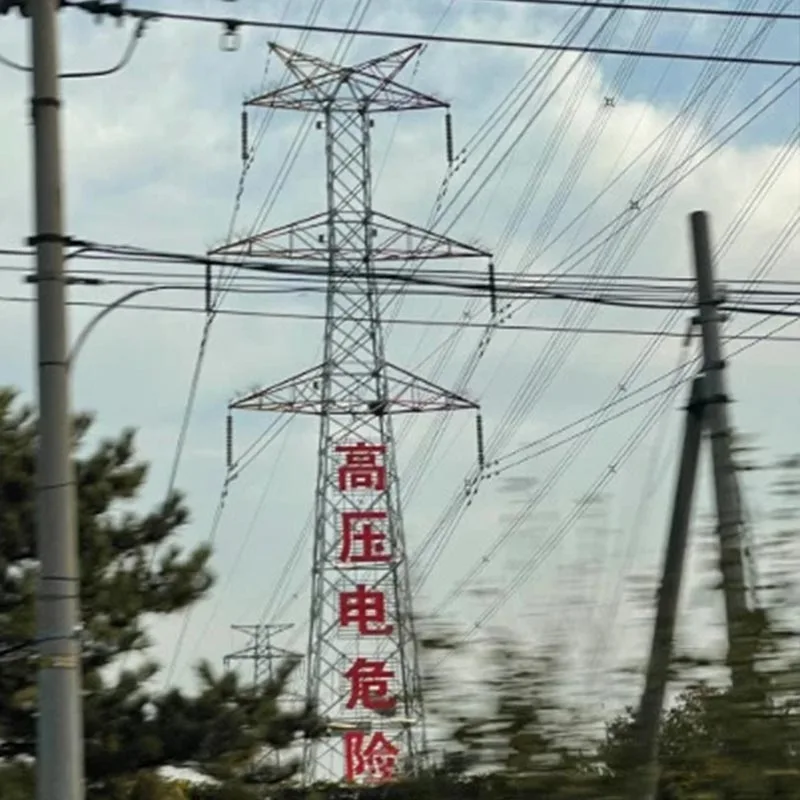

(2) Tahan kakisan

Anbang mengguna pakai keseluruhan proses galvanizing hot-dip standard kebangsaan.

Keluli itu dicelup di seluruh kawasan, dan ketebalan lapisan zink adalah seragam dan stabil ≥ 85μm, digabungkan dengan rawatan pempasifan dan pengedap, untuk menahan semburan garam pantai, asid dan alkali industri, pemeluwapan lembap, hujan, salji dan beku-cair dan kakisan alam sekitar yang lain.

Hayat asas reka bentuk produk adalah 50 tahun, dan lapisan anti-karat mereput secara perlahan semasa perkhidmatan luar, dengan banyak mengurangkan kekerapan pembaikan cat kemudian dan operasi penyingkiran karat dan penyelenggaraan, mengurangkan kos operasi dan penyelenggaraan keseluruhan kitaran hayat, dan menyesuaikan diri dengan persekitaran serantau yang kompleks seperti pantai Shandong, kelembapan tinggi pedalaman, dan kesejukan dan ais yang teruk di utara.

(3) Struktur paten keselamatan yang dibangunkan sendiri

Dilengkapi dengan struktur berpaten anti-panjat yang boleh dikitar semula Anbang New Energy, menara ini dilengkapi dengan pedal akses boleh ditarik balik, yang secara automatik dikitar semula dan disembunyikan apabila melahu setiap hari, menghalang kakitangan yang tidak berkaitan daripada memanjat melanggar peraturan.

Hanya kakitangan operasi dan penyelenggaraan profesional boleh membuka kunci dan mengembangkan saluran penyelenggaraan, dengan mengambil kira perlindungan keselamatan kerja altitud tinggi dan kawalan keselamatan awam, mengisi jurang keselamatan menara tradisional tanpa perlindungan dan mudah didaki, dan memenuhi keperluan penyeragaman keselamatan grid kuasa.

(4) Pembuatan modular pasang siap

Seluruh kilang komponen menara menyeragamkan pengosongan, tebukan, dan prapemasangan, dan semua lubang bolt dipadankan dengan tepat, dan tidak ada keperluan untuk pemotongan dan kimpalan sekunder di tapak, dan penyambungan dan pemasangan bolt tulen diperlukan.

Pemisahan komponen yang ringan, tiada masalah pengangkutan jalan raya, dan pemindahan bahagian jalan pergunungan yang lasak dengan mudah.

Proses pemasangan yang dipermudahkan, memendekkan masa kerja altitud tinggi, dan mengurangkan kos tenaga kerja dan tempoh pembinaan secara serentak, sesuai untuk pembaikan grid kuasa kecemasan dan projek tergesa-gesa infrastruktur kelompok, pembongkaran dan pengubahsuaian yang mudah dan penggantian komponen, dan mempunyai nilai guna semula sekunder.

(5) Menyesuaikan diri dengan pelbagai persekitaran

Reka bentuk struktur meliputi 8 tahap rintangan gempa bumi, 12 tahap rintangan angin, dan keadaan penutupan ais yang teruk.

Keliatan keluli tidak merosot dalam persekitaran suhu sejuk dan rendah yang teruk, dan prestasi struktur persekitaran garam tinggi pantai adalah stabil.

Bentuk asas disesuaikan secara fleksibel kepada asas yang digali, asas papak, dan asas langkah tertimbus cetek, sesuai untuk pelbagai geologi lumpur, cerun, gunung dan rumah pangsa, tanpa transformasi tapak berskala besar.

Ia sesuai untuk senario bukan standard seperti koridor penghantaran persisian stesen tenaga baharu dan rangkaian talian di kawasan pergunungan terpencil.

(6) Seluruh rantaian kawalan kualiti

Sebagai perusahaan teknologi tinggi negara, Anbang telah mewujudkan sistem pemeriksaan kualiti proses penuh untuk pemeriksaan semula kilang keluli, ujian ketepatan blanking, pengesanan kecacatan kimpalan, ujian lapisan tergalvani dan ujian simulasi beban.

Tanda aras dengan tegas piawaian pembuatan Grid Negeri dan Grid Kuasa Selatan China, dengan kebolehtukaran komponen yang kukuh dan sisihan sifar dalam saiz bekalan kelompok untuk memastikan ketekalan pemasangan barisan kelompok.

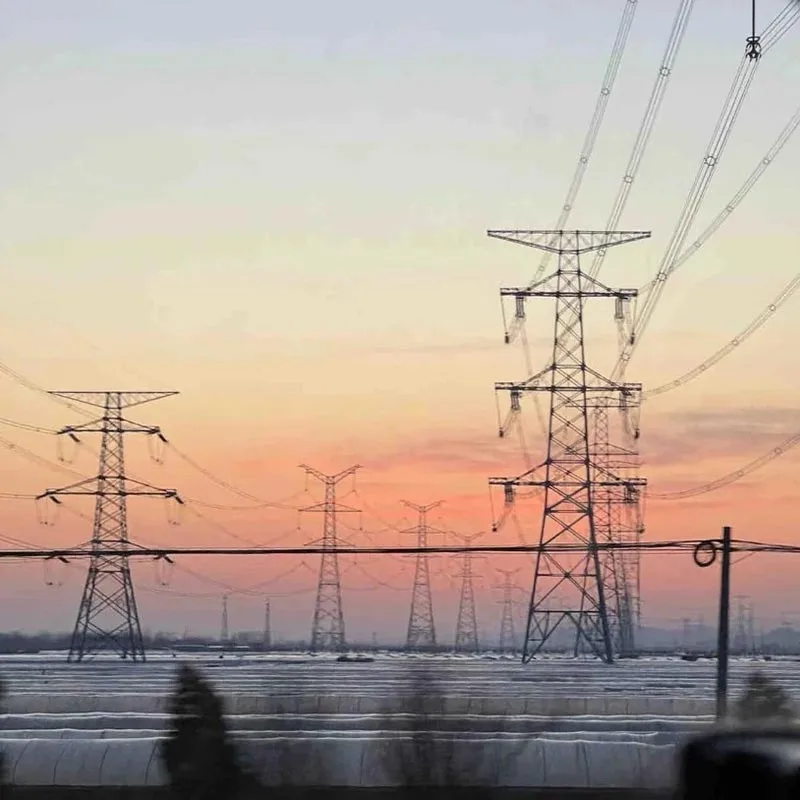

Senario aplikasi

Saluran penghantaran lurus tulang belakang voltan tinggi/rendah bagi Grid Negeri dan grid kuasa tempatan;

Stesen janakuasa fotovoltaik dan ladang angin menghantar kuasa tenaga baharu ke talian khas;

Peningkatan grid kuasa bandar dan luar bandar, transformasi grid luar bandar, dan talian bekalan kuasa dalaman di taman perindustrian;

Projek penghantaran kuasa di koridor terhad seperti gunung berbukit, pantai pantai dan rizab ekologi;

Rangkaian kelompok garis lurus jarak jauh dan menyokong menara tahan ketegangan untuk membina sistem penghantaran yang lengkap.

Perkhidmatan sokongan perusahaan

Tenaga Baharu Qingdao Anbangmenyediakan penyelesaian rantaian penuh sehenti, daripada tinjauan baris awal, reka bentuk tersuai jenis menara, melukis pengesahan mendalam, kepada pengeluaran dan pembuatan besar-besaran kilang, pengedaran kenderaan logistik, panduan teknikal pemasangan di tapak, dan perkhidmatan bersepadu operasi dan penyelenggaraan kemudiannya.

Kami menyokong penyesuaian eksport luar negara, penyelidikan yang diperibadikan dan pembangunan parameter bukan standard, bergantung pada kelebihan kapasiti pengeluaran Jiaozhou Intelligent Manufacturing Industrial Park, memastikan penghantaran cepat berskala besar, dan menyediakan sokongan struktur keluli yang boleh dipercayai untuk projek infrastruktur kuasa domestik dan asing dengan kapasiti pengeluaran yang stabil, kualiti teras tegar dan perkhidmatan kitaran penuh.
