Pembekal Menara Penamatan Kabel Tersuai

Tenaga Baharu Qingdao Anbangmempunyai kepakaran mendalam dalam keseluruhan rantaian industri struktur keluli kuasa. Untuk projek grid 35kV hingga 220kV, projek penyepaduan tenaga baharu dan pengubahsuaian grid bandar-luar bandar, kami menyesuaikan dan membangunkan satu siri penuh menara terminal kabel keluli sudut bersepadu dan tiub keluli. Pilih kami sebagai pengilang anda, dan dapatkan sebut harga untuk projek baharu anda!

Apakah Menara Penamatan Kabel?

Menara penamat kabel ialah struktur peralihan utama yang menghubungkan talian atas penghantaran voltan tinggi dengan sistem kabel bawah tanah.

Berfungsi sebagai kemudahan struktur keluli teras di penghujung grid kuasa, mereka menjalankan pelbagai fungsi, termasuk penambat tegangan konduktor satu sisi, pemasangan terminal kabel, penggunaan penahan lonjakan, peralihan penebat talian dan pengasingan keselamatan elektrik.

Ia adalah peralatan kritikal untuk capaian pencawang, menukar rangkaian overhed bandar kepada talian bawah tanah, dan menyepadukan loji kuasa tenaga baharu ke dalam grid.

Menara ini menggabungkan reka bentuk mekanik struktur yang diperkukuh, susun atur keselamatan elektrik bersepadu dan sistem anti-karat yang tahan cuaca pantai. Mereka menangani isu menara terminal tradisional seperti pendudukan tanah yang luas, lebihan tekanan yang tidak mencukupi, ruang operasi dan penyelenggaraan yang terhad, dan kebolehsuaian alam sekitar yang lemah.

Penyelesaian kami menyediakan peningkatan menyeluruh dalam galas beban mekanikal, penebat elektrik, kebolehsuaian tapak dan ketahanan jangka panjang, menawarkan penyelesaian bersepadu kebolehpercayaan tinggi untuk pautan akhir grid kuasa.

Kategori Produk

1. Menara Penamatan Kabel Monopole Keluli

Direka bentuk dengan struktur paip keluli satu lajur, menggunakan paip keluli berkekuatan tinggi Q355B sebagai bahan utama. Reka bentuk keseluruhannya ringkas dan menempati ruang yang minimum, sesuai untuk kawasan bandar yang padat dan senario dengan keperluan landskap yang tinggi.

Ketinggian menara boleh disesuaikan mengikut keperluan (8m-25m), sesuai untuk paras voltan 35kV-110kV, menawarkan kelebihan rintangan beban angin tinggi, pemasangan yang mudah, dan operasi dan penyelenggaraan yang cekap.

Ia menampilkan platform pelekap terminal bersepadu dan sistem pembumian perlindungan kilat, dengan perlindungan kakisan menggunakan teknologi salutan tertutup dan galvanizing hot-dip.

Ia boleh digunakan secara meluas dalam tali pinggang hijau bandar, di dalam pagar pencawang, taman perindustrian, dan tapak sempit lain, mengimbangi kepraktisan dengan estetika, dengan ketara mengurangkan kesukaran pemilihan tapak.

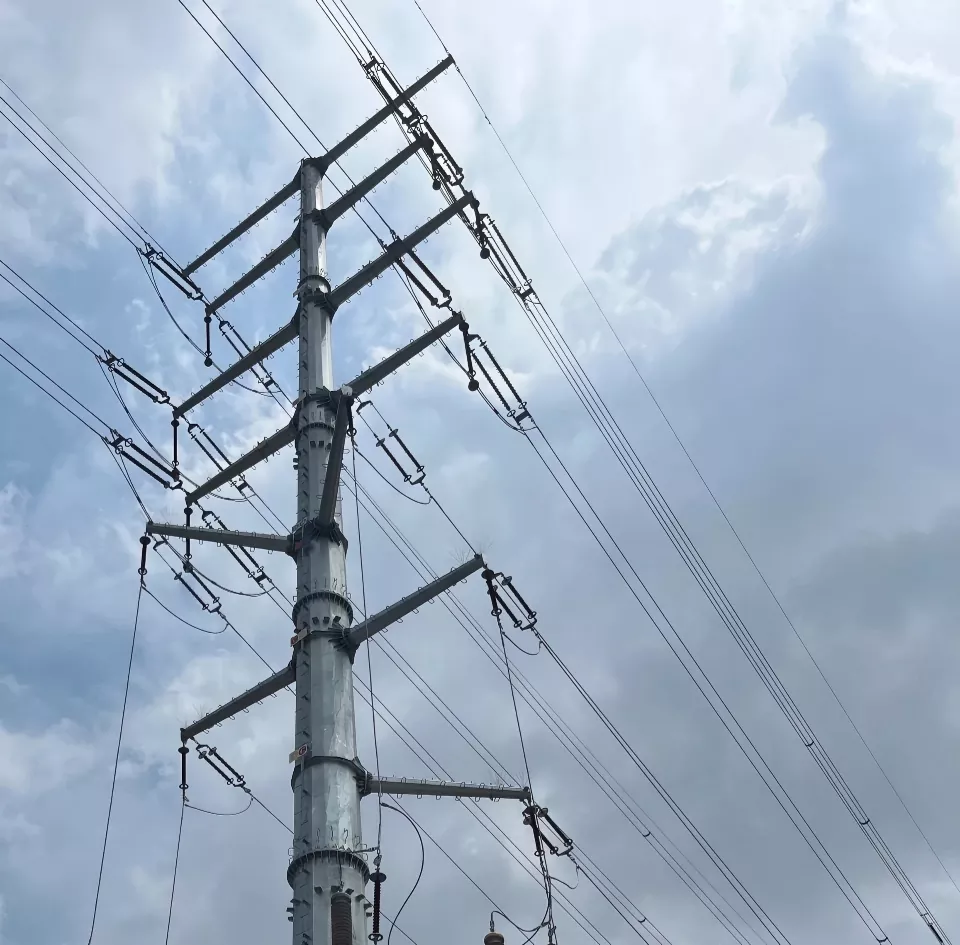

2. Tiang Penaik Kabel Berbilang Litar

Direka khusus untuk keperluan penaik kabel berbilang litar, menyokong 2-4 litar serentak, sesuai untuk tahap voltan tinggi 110kV-220kV. Ia menggunakan struktur tiang modular, menggabungkan pemasangan terminal kabel, peralihan plumbum, dan fungsi pengasingan keselamatan elektrik.

Tiang dioptimumkan untuk pengagihan tegasan dan boleh menanggung ketegangan yang tidak seimbang bagi berbilang litar, dengan berbilang titik pelekap terminal yang dikhaskan dan platform penyelenggaraan.

Tiang Penaik Kabel Berbilang Litarsesuai untuk penyepaduan grid berbilang litar dalam stesen janakuasa tenaga baharu dan pengembangan rangkaian pengedaran bandar, menghapuskan keperluan untuk membina berbilang kemudahan litar tunggal, memperkemas penggunaan tanah projek dan kos pembinaan dengan berkesan, mencapai pengurusan berpusat dan penyelenggaraan yang cekap bagi talian berbilang litar.

3. Menara Penamatan Kabel Jenis Gantry

Mengguna pakai struktur gantri dua lajur dengan rentang boleh disesuaikan (10m-30m), sesuai untuk tahap voltan 110kV-220kV, menawarkan kapasiti galas beban yang kuat dan jarak keselamatan elektrik yang mencukupi. Terutamanya digunakan untuk pemasangan terminal kabel berkapasiti besar dan nod peralihan antara talian overhed jarak jauh dan kabel bawah tanah.

Rasuk silang gantri mempunyai berbilang titik pelekap yang dikhaskan, mampu menyokong berbilang set terminal kabel dan penangkap secara serentak, sesuai untuk alur keluar pencawang dan sambungan terminal talian merentas wilayah untuk projek berskala besar.

Ia menampilkan kestabilan struktur yang luar biasa, boleh menahan beban cuaca yang melampau, memenuhi piawaian penerimaan projek grid kuasa besar Grid Negeri dan Grid Selatan, dan sesuai untuk keperluan penghantaran kuasa beban tinggi dan kebolehpercayaan tinggi.

4. Menara Transmisi Peralihan 132kV

Direka khas untuk tahap voltan 132kV, memfokuskan pada peralihan antara talian atas dan kabel bawah tanah, menyepadukan dwi fungsi menara terminal dan menara penghantaran. Ia mengendalikan pemasangan terminal kabel, peralihan penebat, dan juga boleh menambat konduktor tegang dan mengubah hala talian.

Menara ini menggunakan kekisi keluli sudut atau struktur gabungan paip keluli, dengan lebihan tegasan yang mencukupi, mematuhi piawaian industri kuasa DL/T. Sistem anti-karat dioptimumkan khas untuk senario serantau yang berbeza, dan ia boleh digunakan secara meluas untuk integrasi grid tenaga baharu 132kV, pengubahsuaian grid bandar dan luar bandar, dan peralihan talian khusus taman industri, memastikan peralihan yang lancar dan penghantaran yang selamat, mengimbangi kesejagatan dan penyesuaian khusus.

Kekuatan teras

1. Struktur khas

Berbeza daripada reka bentuk daya seimbang dua hala bagi menara penghantaran konvensional, menara terminal kabel Anbang diperkukuh secara eksklusif untuk ketegangan tidak seimbang super-besar satu arah.

Bahan-bahan utama, kaki menara, dan nod bebibir badan menara semuanya disulitkan dan ditebalkan dan dioptimumkan, dan prestasi anti-terbalik dan anti-putaran jauh melebihi piawaian menara tahan ketegangan umum.

Kapasiti galas asas dikhaskan untuk redundansi dan menyesuaikan diri dengan spesifikasi industri kuasa DL/T, yang boleh menahan angin melampau, aising, dan beban seismik, mengelakkan bahaya tersembunyi pemutusan talian terminal dan mengimbangi menara daripada punca utama struktur, dan memastikan operasi stabil jangka panjang bagi pautan akhir grid kuasa.

2. Reka bentuk platform bersepadu

Menara Penamatan Kabel kami menampilkan platform terbina dalam yang diseragamkan untuk memasang penamatan kabel, penahan lonjakan dan kurungan peralihan plumbum. Reka bentuk ini menyepadukan struktur penamatan kendiri tradisional, kurungan pelekap, dan sistem pembumian ke dalam struktur menara tunggal yang bersatu.

Reka bentuk ini menghapuskan keperluan untuk membina struktur sokongan kejuruteraan awam tambahan, dengan itu mengurangkan jejak tanah yang diperlukan serta meminimumkan prosedur pembinaan dan penggunaan bahan.

Tambahan pula, reka bentuk platform bersepadu ini menggabungkan laluan akses khusus untuk operasi dan penyelenggaraan, bersama-sama dengan kemudahan perlindungan keselamatan. Ini memudahkan pemasangan peralatan yang mudah, pemeriksaan rutin dan pembaikan kecemasan, akhirnya mengurangkan kedua-dua kos modal projek keseluruhan dan perbelanjaan operasi dan penyelenggaraan jangka panjang.

3. Rintangan cuaca dan sistem anti-karat

Struktur utama menara dibina daripada keluli aloi rendah Q355B berkekuatan tinggi, menggunakan proses perlindungan dwi-lapisan yang menggabungkan galvanizing hot-dip dengan salutan anti-karat yang tertutup.

Ketebalan salutan dan formulasi anti-karat telah dioptimumkan khas oleh Anbang untuk menahan keadaan persekitaran yang teruk di kawasan pantai—dicirikan oleh semburan garam yang tinggi, kelembapan yang tinggi dan angin laut yang kuat—menyediakan rintangan yang teguh terhadap kakisan garam, pengoksidaan dan penuaan asas asid.

Semua bolt dan bebibir struktur menjalani rawatan pengedap anti-karat yang serupa, memastikan hayat perkhidmatan yang direka bentuk melebihi 30 tahun.

Bekerjasama dengan Anbang membantu meminimumkan kekerapan penyalut semula dan penggantian komponen pada masa hadapan untuk projek anda, sambil memastikan kebolehsuaian penuh kepada pelbagai persekitaran yang sangat menghakis—termasuk kawasan pergunungan pedalaman, dataran pasang surut pantai dan taman perindustrian.

4. Asas sempit, penyesuaian ringan

Menangani cabaran koridor sempit, sumber tanah yang terhad dan seni bina sekeliling yang padat dalam grid kuasa bandar, kami telah memperkenalkan satu siri menara terminal padat pangkalan sempit.

Siri produk ini menampilkan dimensi asas menara yang dioptimumkan dan reka bentuk struktur kalis angin, menghasilkan jejak yang lebih kecil dan keratan rentas angin yang dikurangkan.

Sambil memenuhi sepenuhnya semua keperluan beban struktur dan piawaian pelepasan keselamatan elektrik, siri menara terminal ini menawarkan kebolehsuaian yang fleksibel kepada pelbagai persekitaran tanah bandar—termasuk tali pinggang hijau, dinding perimeter pencawang dan kawasan pinggir kemudahan tenaga baharu. Mereka menyediakan penyelesaian praktikal kepada kesukaran yang sering dihadapi dalam meletakkan menara terminal semasa projek pemodenan grid kuasa bandar.

5. Penyesuaian fleksibel merentasi semua tahap voltan

Portfolio produk kami merangkumi semua kelas voltan tinggi utama—termasuk 35kV, 110kV, dan 220kV—dan menyokong penyesuaian pelbagai reka bentuk struktur, seperti menara kekisi keluli sudut, menara keluli tiub satu lajur dan menara komposit berbilang litar.

Ketinggian menara, konfigurasi lengan silang, parameter lampiran penebat, sistem pembumian dan persediaan perlindungan kilat semuanya boleh disesuaikan dengan keperluan khusus.

Mampu memenuhi keperluan projek kejuruteraan yang pelbagai—bermula daripada penyepaduan grid kuasa haba dan penghantaran tenaga boleh diperbaharui (angin dan suria) kepada pengembangan rangkaian pengedaran bandar dan luar bandar serta sambungan terminal talian antara wilayah—kami menyediakan penyelesaian penghantaran tersuai sehenti yang komprehensif.
