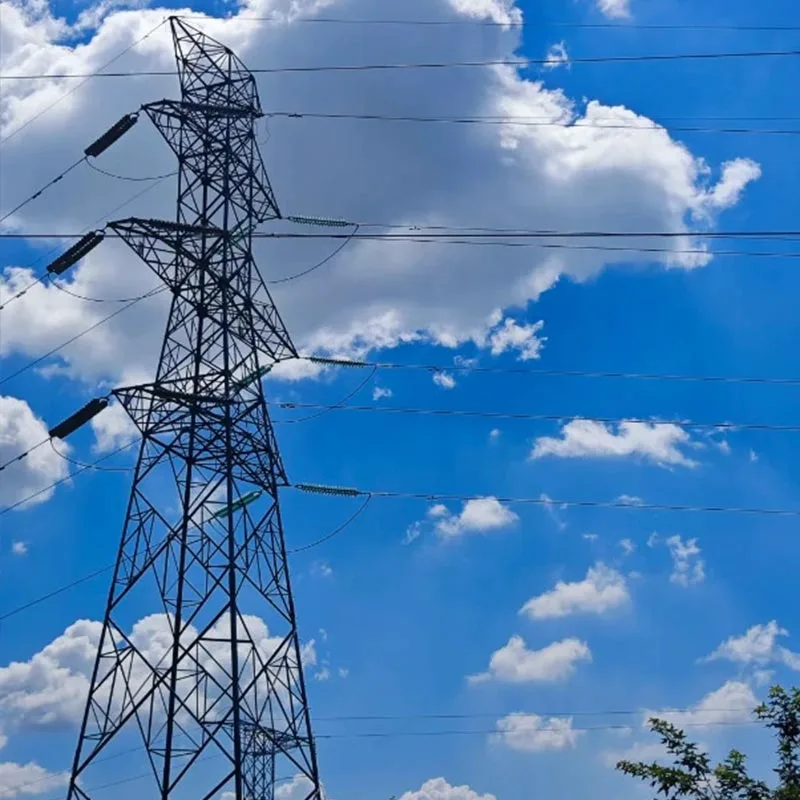

Menara Keluli Sudut Talian Penghantaran 330kV

Menara keluli sudut talian penghantaran 330kV Qingdao Anbang New Energy ialah peralatan teras penghantaran voltan tinggi dibangunkan dan dikeluarkan secara bebas oleh syarikat, berdasarkan keperluan pembinaan kuasa China dan memanfaatkan kelebihan pengeluaran kilang sendiri.

Menara ini diperbuat daripada sudut berkualiti tinggi keluli Q235B, Q345B, dan Q420B, diproses melalui pemotongan yang tepat, kimpalan, galvanisasi hot-dip, dan lain-lain yang ketat. prosedur.

Ia adalah menara sokongan diri kekisi, dengan komponen yang mempunyai keratan rentas keluli sudut tunggal atau gabungan, menampilkan struktur padat, pengagihan daya yang jelas dan pemindahan beban yang telus.

Sebagai kemudahan galas teras bagi talian penghantaran 330kV, ia mempunyai kelebihan termasuk kekuatan tinggi, kestabilan tinggi, rintangan angin dan gempa bumi, rintangan kakisan, dan panjang hayat perkhidmatan. Ia sesuai untuk pelbagai rupa bumi yang kompleks seperti dataran, bukit, gunung, dan kawasan pantai.

Ia bertemu keperluan teras pemasangan konduktor dan penggantungan penebat untuk talian penghantaran voltan tinggi 330kV, dengan tegas mengikut "Standard untuk Reka Bentuk Menara Talian Transmisi Overhed," dan menyediakan yang selamat, boleh dipercayai, penyelesaian komprehensif yang ekonomik dan cekap untuk negara dan grid kuasa antarabangsa dan projek penghantaran serantau, menyokong sumber kuasa merentas wilayah yang cekap penghantaran.

Spesifikasi Parameter

Cadangan Pemilihan Model

Menara 30-40m (Jenis Kering) Senario yang berkenaan

Kawasan dataran, talian penghantaran 330kV pinggir bandar, talian keluar pencawang, bahagian penghantaran konvensional dengan mendatar rentang 200-250m.

Sebab yang disyorkan: Struktur padat, jejak kecil, kos ekonomi, tekanan yang jelas pengedaran, pemasangan yang mudah, tidak memerlukan peralatan pembinaan yang besar, sesuai untuk kawasan yang sederhana kepadatan penduduk dan bentuk muka bumi rata. Ia adalah model pilihan untuk bahagian konvensional penghantaran 330kV talian, dengan penggunaan keluli yang munasabah dan prestasi kos yang cemerlang.

Menara 40-50m (Jenis Piala) Senario yang berkenaan

kawasan berbukit, talian penghantaran jarak sederhana (jalur mendatar 250-300m), bahagian dengan sedikit kekangan lebar koridor, dengan mengambil kira keperluan pencegahan gangguan isyarat akaun.

Sebab yang disyorkan: Konduktor disusun dalam susun atur mendatar tiga fasa, ditekankan secara munasabah, ketegaran tinggi, berkesan memastikan pelepasan selamat untuk wayar tanah talian 330kV, rintangan angin yang kuat, sesuai untuk rupa bumi beralun sedikit dan projek yang memerlukan lebar koridor talian penghantaran terkawal, mudah dipasang dan mengekalkan.

Menara 50-70m (Jenis Portal/Diperkukuh) Senario yang berkenaan

Kawasan pergunungan, kawasan terpencil, zon angin kencang pantai, talian penghantaran jarak panjang (jalur mendatar 300-400m), dan bahagian khas yang melintasi garisan sedia ada.

Sebab yang disyorkan: Menggunakan penyambungan keluli sudut yang diperkukuh, kekuatan tinggi, kestabilan yang kuat, tin menahan angin kencang, salji lebat, semburan garam, dan keadaan cuaca buruk yang lain; tekanan asas adalah munasabah, sesuai untuk pemasangan di kawasan yang kompleks, menangani masalah galas beban dan rintangan bencana dengan berkesan untuk talian 330kV di kawasan pergunungan dan pantai. Sesetengah model boleh digunakan sebagai menara penyeberangan.

Menara Tersuai Senario yang berkenaan

rupa bumi khas (pulau, cerun curam, paya), beban khas (integrasi pelbagai peralatan, lintasan besar), cuaca istimewa keadaan (kawasan ais lebat, kawasan taufan kuat), dan keperluan penampilan khas (penyatuan landskap). untuk projek talian penghantaran 330kV.

Sebab yang disyorkan: Kilang Qingdao Anbang New Energy sendiri boleh menyesuaikan talian penghantaran 330kV ketinggian menara keluli sudut, bentuk struktur, bahan, piawaian anti-karat, dan kapasiti galas beban mengikut kepada lukisan projek, laporan tinjauan rupa bumi dan data meteorologi yang disediakan oleh pelanggan, menawarkan panduan reka bentuk, pengeluaran dan pemasangan satu-satu dalam perkhidmatan sehenti, memenuhi pelbagai projek khas keperluan.

Kes Sebenar

Projek Menara Keluli Bersudut Talian Gansu Hexi Koridor 330kV

Gambaran Keseluruhan Projek: Membekalkan 12 set menara portal 50 meter untuk Gansu Hexi Projek talian penghantaran koridor 330kV, disesuaikan dengan keadaan cuaca gersang, berangin dan ais tempatan, dengan mendatar jarak teluk 300m. Jenis konduktor: 2×LGJ400/35, jenis wayar tanah: JLB20A-120.

Kesan Pelaksanaan: Menara menggunakan keluli sudut berkualiti tinggi Q345B dan dipertingkatkan proses anti-karat, berjaya menahan angin tempatan 29m/s dan beban ais 10mm. Masa pemasangan adalah dikurangkan sebanyak 25%, dan menara-menara telah beroperasi tanpa kerosakan sehingga kini, dengan berkesan mengurangkan kesesakan koridor laluan tempatan, memastikan kestabilan penghantaran kuasa serantau, dan menerima pujian yang tinggi daripada Grid Negeri Gansu Electric Power Syarikat.

Projek Menara Keluli Sudut Garis Keluar Pencawang Qingdao 330kV

Gambaran Keseluruhan Projek: Disediakan 8 set menara jenis gantri 35 meter untuk keluar projek talian pencawang 330kV di Qingdao, menghubungkan pencawang dengan talian utama. Disesuaikan dengan rupa bumi pinggir bandar dengan tanah yang terhad dan persekitaran sekeliling bersepadu.

Kesan Pelaksanaan: Produk ini mempunyai struktur padat dan pemasangan yang mudah, mengawal tanah dengan ketat pekerjaan. Ketegakan dan kapasiti galas beban memenuhi piawaian reka bentuk, dengan sempurna memenuhi keperluan penghantaran di hujung keluar pencawang, dengan berkesan memastikan output stabil kuasa voltan tinggi 330kV, menyokong peningkatan Grid kuasa serantau Qingdao, dan lulus penerimaan oleh Grid Negeri.

Projek Menara Keluli Sudut Pembinaan Semula Talian Penghantaran Shaanxi Weinan 330kV

Gambaran Keseluruhan Projek: Mengambil bahagian dalam projek naik taraf dan peningkatan ketinggian menara talian Luoling 330kV di Weinan, Shaanxi, membekalkan 9 set menara keluli sudut saluran penghantaran 40 meter bertetulang 330kV (termasuk 4 menara terikan), menggantikan tiang berkembar simen lama, dan menyelesaikan isu-isu jarak keselamatan yang tidak mencukupi dan rintangan yang lemah terhadap semula jadi bencana dalam talian sedia ada.

Kesan Pelaksanaan:Terima kasih kepada kekuatan dan kestabilan yang tinggi, mereka berjaya berjaya dipasang semasa cuaca hujan berterusan, menunjukkan keupayaan cemerlang untuk menahan hujan lebat dan angin kuat. Selepas pembinaan semula, kestabilan operasi talian bertambah baik, menghalang dengan berkesan gangguan elektrik berskala besar, menyediakan sokongan yang boleh dipercayai untuk bekalan kuasa ke stesen penukar Lingbao di Henan dari kawasan Weinan, dan berjaya menyelesaikan tugas pembinaan semula intensif selama 10 hari.
