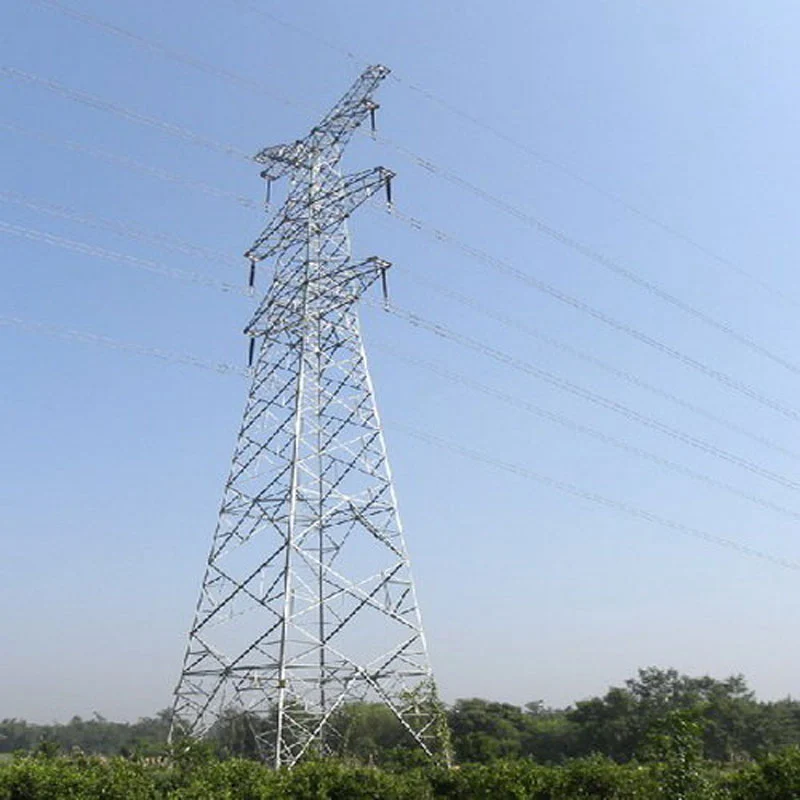

Menara Keluli Kekisi Litar Dua 220kV

Disokong oleh sistem pembuatan matang, kami mempunyai kapasiti pengeluaran tahunan sebanyak 50,000 tan, dengan standard prosedur termasuk pemotongan ketepatan, kimpalan robotik, membentuk integral dan rawatan permukaan yang ketat untuk memastikan keseragaman struktur. Untuk jaminan kualiti, semua produk melepasi prestasi mekanikal yang berwibawa dan rintangan angin ujian, dengan nisbah tegasan yang disahkan dan anjakan angin yang mematuhi ASCE dan piawaian kuasa negara. Ia memegang ISO pensijilan sistem pengurusan kualiti dan laporan ujian pihak ketiga yang lengkap

Menara ini telah digunakan secara meluas dalam projek grid kuasa utama domestik dan luar negara, termasuk Indonesia Nusantara Projek pembesaran grid 220kV. Ia memberikan prestasi struktur yang stabil, pemasangan di tapak yang mudah dan boleh dipercayai keselamatan operasi, memperoleh pengiktirafan yang konsisten untuk kebolehsuaian yang tinggi dan ketahanan kejuruteraan dalam kompleks yang pelbagai persekitaran.

Senario Aplikasi Menara Keluli Kekisi Litar Berkembar 220kV

Menara keluli kekisi litar berkembar 220kV menyokong dua litar penghantaran 220kV bebas pada satu menara bingkai. Diguna pakai terutamanya di kawasan terhad tanah, ia sangat menyempitkan koridor penghantaran dan mengurangkan pengambilan tanah kos berbanding dengan dua talian litar tunggal yang berasingan.

Ia digunakan secara meluas untuk saluran kuasa masuk dan keluar bandar, menyambungkan pencawang 220kV pinggir bandar secara padat. zon berpenduduk di mana koridor laluan baharu sukar diperoleh. Menara ini sesuai dengan kawasan pergunungan dan berbukit dengan mengurangkan kerja asas dan kemusnahan ekologi. Ia juga lebih disukai untuk menyeberangi sungai, lebuh raya dan kereta api, memudahkan pengaturan lintasan dan meminimumkan gangguan pada pengangkutan dan navigasi.

Aplikasi biasa termasuk talian bekalan kuasa untuk pusat beban industri dan litar penghantaran angin keluar dan pangkalan tenaga solar. Walau bagaimanapun, perhatian harus diberikan kepada kelemahannya: beban menara yang lebih berat, risiko yang lebih tinggi kegagalan serentak kedua-dua litar di bawah kerosakan menara, serta keperluan yang lebih ketat untuk perlindungan kilat dan reka bentuk pelepasan elektromagnet.

Garis Panduan Penyelenggaraan Rutin Standard untuk Menara Keluli Kekisi Litar Berkembar 220kV

Penyelenggaraan tetap memastikan keselamatan struktur dan bekalan kuasa yang stabil bagi menara keluli kekisi litar berkembar 220kV. Pemeriksaan visual rutin hendaklah dijalankan setiap suku tahun, dengan pemeriksaan terperinci yang komprehensif diatur setiap tahun.

Periksa badan utama menara, komponen keluli sudut dan bolt sambungan untuk karat, ubah bentuk, retak dan longgar pengikat. Periksa salutan anti-karat dan permukaan tergalvani celup panas; menjalankan pengecatan sentuhan tepat pada masanya di mana galvanisasi mengelupas. Sahkan peranti pembumian, pastikan konduktor pembumian utuh dan pembumian yang layak rintangan.

Pantau asas menara untuk petempatan, retak, hakisan air dan ketidakstabilan cerun. Periksa rentetan penebat, kelengkapan dan sambungan pelompat untuk kerosakan, pencemaran dan pemanasan yang tidak normal. Buang objek terapung, rumpai dan serpihan pembinaan di sekitar tapak menara.

Catatkan semua kecacatan dan laksanakan pembetulan terperingkat. Pengendalian keutamaan diperlukan untuk risiko yang teruk seperti herotan struktur dan kelengkapan patah. Selepas cuaca ekstrem termasuk angin kencang, ribut petir dan ais, pemeriksaan rondaan khas mesti dianjurkan segera.

Perbezaan & Kepentingan: Menara Kekisi Litar Berkembar 220kV lwn Menara Keluli Kekisi 500kV

Perbezaan Utama

1.Voltan & Kelegaan: Menara litar berkembar 220kV membawa dua litar 220kV pada satu struktur dengan kelegaan fasa ke fasa dan tanah yang lebih kecil. Menara 500kV beroperasi pada voltan lebih tinggi dan memerlukan kelegaan elektrik yang jauh lebih besar untuk mengelakkan kerosakan udara.
2.Struktur & Saiz Menara: Menara litar berkembar 220kV agak padat. Kebanyakan menara 500kV lebih tinggi, lebih berat, dengan lengan bersilang yang lebih besar dan asas yang lebih kukuh untuk menahan beban angin dan ketegangan konduktor yang lebih besar.
3.Susun Atur Litar: Jenis 220kV biasanya mengatur dua litar pada satu menara untuk menyelamatkan koridor. Menara kekisi standard 500kV kebanyakannya adalah litar tunggal kerana had elektromagnet yang ketat; menara 500kV litar dua kurang kerap digunakan.
4.Kapasiti Penghantaran: Talian 500kV menyampaikan kapasiti penghantaran kuasa yang lebih besar untuk pengangkutan kuasa pukal jarak jauh. Talian litar berkembar 220kV terutamanya menjalankan pengagihan kuasa serantau dan bekalan beban tempatan.

Kepentingan

Menara litar berkembar 220kV mengoptimumkan penggunaan tanah untuk rangkaian kuasa pinggir bandar dan bandar, meningkatkan kebolehpercayaan bekalan kuasa dalam grid serantau. Menara kekisi 500kV membentuk tulang belakang grid utama, membolehkan tenaga jarak jauh penghantaran antara pangkalan kuasa dan pusat beban. Pemilihan menara yang betul mengimbangi kos pembinaan, sumber tanah, skala penghantaran dan keselamatan grid.

Anbang Kelebihan 220kV Double Circuit Lattice Steel Tower

(sekitar 200 perkataan, versi teknikal eksport rasmi) Menara Keluli Kekisi Litar Berkembar Anbang 220kV memberikan yang boleh dipercayai, penyelesaian penghantaran overhed kos efektif untuk grid kuasa global. Mengguna pakai keluli sudut Q355/Q420 berkekuatan tinggi dan galvanisasi hot-dip yang ketat mematuhi ISO 1461, menara mencapai prestasi anti-karat yang unggul dan Hayat perkhidmatan reka bentuk 50 tahun, sesuai untuk kawasan kompleks pantai, pergunungan dan pedalaman.

Disokong oleh pasukan kejuruteraan bebas, Anbang menyediakan reka bentuk struktur tersuai mengikut piawaian IEC dan GB untuk memenuhi pelbagai kelajuan angin, salutan ais dan keperluan lintasan. Susun atur kekisi yang dioptimumkan menjamin mekanikal yang stabil pengagihan beban sambil mengawal penggunaan keluli keseluruhan, memotong pelaburan projek.

Semua komponen diproses CNC dengan padanan lubang yang tepat untuk pemasangan mudah di tapak. Selesaikan pemeriksaan pra-penghantaran memastikan ketepatan dimensi dan kualiti pengancing bolt. Anbang menawarkan perkhidmatan sehenti penuh termasuk lukisan pengoptimuman, fabrikasi, pembungkusan dan bimbingan teknikal. Menara kami menjimatkan lebar koridor penghantaran dengan berkesan untuk projek kuasa bandar dan boleh diperbaharui, memenangi pengiktirafan konsisten daripada kontraktor EPC dan pengendali kuasa di seluruh dunia.

Soalan Lazim — Menara Keluli Kekisi Litar Berkembar 220kV

Sesuai untuk katalog, dokumen sebut harga & komunikasi pelanggan

S1: Apakah menara keluli kekisi litar berkembar 220kV?

A: Ia adalah menara penghantaran atas yang membawa dua litar kuasa 220kV bebas pada satu keluli kekisi struktur. Ia membantu menyelamatkan koridor darat berbanding dengan dua garisan menara litar tunggal yang berasingan.

S2: Piawaian manakah yang dipatuhi oleh menara anda?

J: Kami mengikut piawaian kebangsaan GB, spesifikasi IEC. Kami boleh menyesuaikan reka bentuk mengikut keperluan pelanggan untuk beban angin, ketebalan ais dan persekitaran serantau.

S3: Apakah bahan keluli dan rawatan anti-karat yang anda pakai?

A: Bahan utama keluli sudut Q355B / Q420B. Semua komponen menggunakan galvanisasi hot-dip (ISO 1461) untuk memastikan panjang jangka hayat anti-karat.

S4: Apakah hayat perkhidmatan reka bentuk?

A: Hayat perkhidmatan reka bentuk standard mencapai 50 tahun di bawah keadaan penyelenggaraan biasa.

S5: Apakah senario rupa bumi yang sesuai untuk menara ini?

A: Sesuai untuk pinggir bandar, kawasan pergunungan, lintasan sungai, lintasan lebuh raya/kereta api, ladang angin dan tenaga solar garisan keluar dengan lebar koridor terhad.

S6: Bolehkah anda menyediakan reka bentuk menara tersuai?

A: Ya. Pasukan kejuruteraan kami boleh mengoptimumkan model menara, ketinggian, susun atur rentas lengan berdasarkan data tinjauan laluan, angin kelajuan, keadaan aising dan permintaan lintasan.

S7: Apakah proses pemeriksaan pengeluaran anda?

A: pemotongan CNC, penggerudian, memasang pemasangan percubaan sebelum menggembleng. Pemeriksaan dimensi, ketebalan galvanizing ujian dan pemeriksaan pemuatan akan dijalankan sebelum penghantaran.

S8: Apakah risiko utama yang memerlukan perhatian untuk operasi menara litar berkembar?

J: Sebaik sahaja menara rosak, kedua-dua litar mungkin terganggu. Penyelenggaraan tetap pada ketat bolt, salutan anti-karat, penyelesaian asas dan rintangan pembumian diperlukan.
